旋振筛分机筛分视频：

　　
　　　

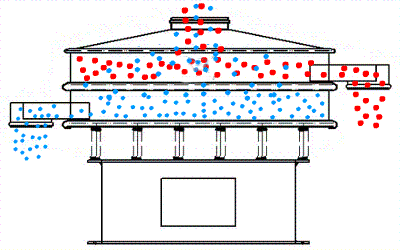

旋振筛分机工作原理：

　　XZS旋振筛分机采用电机旋转产生激振力、使筛体生产复旋型振动，其运动轨迹为复杂的空间立体曲线，利用调节上、下重锤的空间和位角，可有效地改变物质的运行轨迹，延长或缩短物料在筛面上的停留时间，以达到理想的筛分效果。

　　　　　　　　

旋振筛分机产品特点：

XZS旋振筛分机是一种新型筛分设备，与其它筛分设备相比有以下显著特点。
1、筛网下装有弹料筛球，可以有效地消除筛网堵孔，提高筛分效率。
2、筛网张紧合理，更换容易，仅需 3-5 分钟。
3、全封闭结构，无粉浆溢出。

4、操作简单，清洗方便、一般水泥地面即可直接使用。
5、接触物料部位采用304不锈钢制作，具有一定的耐腐蚀性从而增强使用寿命。
6、针对30目-150目之间的粉状物料筛分性能最佳，筛分精度与产量远大于其它同类产品。



旋振筛分机产品结构图：

旋振筛分机型号标识：

X　　Z 　 S　 □ 　

┬ 　┬ 　┬ 　┬

│　 │　 │ 　 │　

│ 　│　 │ 　 │ 　

│　 │　 │ 　 └────────── 　筛面直径

│　 │ 　│

│　 │　 └─────────────　筛分

│ 　│　

│　 └───────────────　振动式

│

└────────────────　旋涡式筛分



旋振筛分机技术参数：

型号	公称直径 (mm)	筛面直径(mm)	有效筛面面积 (mm)	最大入料粒度 (mm)	筛面规格 (目/英寸)	层数	振次 (Rpm)	功率 (kw)
XZS-400	400	340	0.09	<10	2-325	1-3	1460	0.18
XZS-600	600	530	0.22	<10			1460	0.25
XZS-800	800	720	0.4	<20			1460	0.55
XZS-1000	1000	900	0.63	<20			1460	0.75
XZS-1200	1200	1100	0.95	<20			1460	1.1
XZS-1500	1500	1400	1.5	<20			1460	2.2
XZS-1800	1800	1710	2.3	<30			1460	3
XZS-2000	2000	1910	2.86	<30			1460	4



旋振筛分机对照尺寸图表：

　　　　　　　　　　　　　　

型号(mm)	A	B	C	D	E	F	G	H	I
XZS-400-1S XZS-400-2S XZS-400-3S	380 380 380	280 280 280	150 150 150	400 400 400	100 100 100	70 70 70	280 280 280	715 825 935	350
XZS-600-1S XZS-600-2S XZS-600-3S	530 530 530	430 430 430	200 200 200	600 600 600	100 100 100	85 85 85	410 410 410	730 875 1020	350
XZS-800-1S XZS-800-2S XZS-800-3S	680 680 680	580 580 580	200 200 200	800 800 800	125 125 125	100 100 100	540 540 540	800 954 1090	390
XZS-1000-1S XZS-1000-2S XZS-1000-3S	800 800 800	700 700 700	250 250 250	970 970 970	150 150 150	120 120 120	645 645 645	870 1015 1160	460
XZS-1200-1S XZS-1200-2S XZS-1200-3S	970 970 970	850 850 850	250 250 250	1170 1170 1170	180 180 180	140 140 140	740 740 740	990 1055 1220	510
XZS-1500-1S XZS-1500-2S XZS-1500-3S	1180 1180 1180	1060 1060 1060	250 250 250	1470 1470 1470	200 200 200	140 140 140	960 960 960	1060 1230 1400	560
XZS-1800-1S XZS-1800-2S XZS-1800-3S	1480 1480 1480	1360 1360 1360	350 350 350	1770 1770 1770	200 200 200	140 140 140	1140 1140 1140	1140 1310 1480	640
XZS-2000-1S XZS-2000-2S XZS-2000-3S	1750 1750 1750	1630 1630 1630	400 400 400	1970 1970 1970	220 220 220	140 140 140	1310 1310 1310	1230 1400 1570	680

注：以上型号尺寸为标准旋振筛分机机型，如用户有特殊要求可量身定做。



物料运动轨迹调整：

旋振筛分机使用与维护：
1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。



旋振筛分机适用行业：
化工行业：树脂、颜料、医药、油脂、灭火剂、橡胶、塑料等;

磨料、玻璃、陶瓷行业：硅砂、氧化铝、研磨料、玻璃粉、耐火材料;

食品行业：糖、盐、碱、味精、淀粉、奶粉、豆浆、酵母、果汁等;

造纸行业：白土泥浆、黑白液、填料液、废液、草纸液、废水回收等;

炼铁、矿业：石英砂、矿石、氧化钛、氧化锌等;

机械行业：铸造砂、粉末冶金、电磁材料、铝粉、金属粉、合金等;

其它：炭黑、轻钙、添加剂、珍珠粉等。
