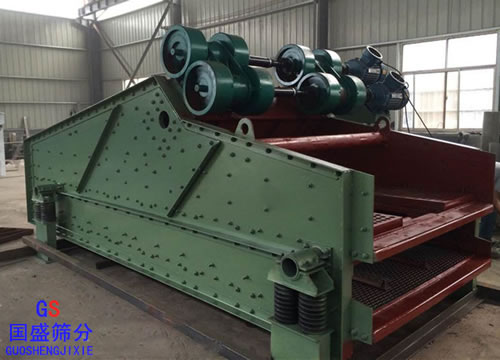

高效重型筛分机工作原理：

　　ZSG系列高效重型筛分机是利用振动电机或普通电机激振器做为振动源，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列高效重型筛分机由振动源、筛体、减振装置和底托组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用，方便、安装及维修简便等优点。



高效重型筛分机产品特点：

ZSG系列高效重型筛分机筛面倾斜安装，与其它同类型产品相比具有下列特点：
1、结构设计合理，筛分能力大；
2、高效重型筛分机重量轻，便于安装及工艺布置；
3、能耗少，可节约大量能源；
4、价格低，备件量极少；
5、结构简单，造型美观；
6、筛网由小块拼装，且更换极为简单。



产品结构图：



高效重型筛分机技术参数：

型号	筛分能力		配用电机	电压(V)	功率(KW)	振频(Hz)	双振幅(mm)	配用激振器
	粒度(mm)	t/h
ZSG-1540	≤350	25-400	Y132M1-6	380	4.0	16	6-8	FJZY-100-6
ZSG1550	≤350	30-500	Y132M2-6	380	5.5	16	6-8	FJZY-100-6
ZSG1530	≤350	20-350	Y132M1-6	380	4.0	16	6-8	FJZY-100-6
ZSG1540	≤350	25-400	Y132M2-6	380	5.5	16	8-10	FJZY-160-6
ZSG-1550	≤350	30-500	Y132M2-6	380	5.5	16	8-10	YJZG-160-6



对照尺寸图表：

型号	ZSG-1540	ZSG-1550	ZSG-1530	ZSG-1540	ZSG-1550
L	4000	5000	3000	4000	5000
L1	3775	4775	2520	3460	4520
L2	2712	3662	1667	2457	3247
L3	823	873	613	823	1023
L4	2945	3925	1770	2220	3220
L5	580	600	530	900	900
B	2160	2160	2160	2160	2160
B1	1910	1910	1910	1910	1910
B2	1500	1500	1500	1500	1500
H	2300	2703	2220	2700	2940
H1	2020	2370	1924	2300	2610
H3	640	615	730	850	870
H4	1000	1140	1120	1200	1260
H5			440	600	645

注：以上型号尺寸为标准ZSG重型筛机型，如用户有特殊要求可量身定做。

安装与调试：
1、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。
2、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。
3、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。
4、短时开机，检查两台振动源转向，使其相反。
5、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。
6、与其他障碍物间的距离不小于100mm。



高效重型筛分机使用与维护：
1、ZSG高效重型筛分机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。
2、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。
3、空转运行后，应将各部位螺栓重新紧固一次。
4、正常运转后，定期检查各紧固件螺栓紧固状况。
5、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
6、筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
7、停车前应先停止给料，待筛面物料走完后再停车。



高效重型筛分机适用行业：
主要针对矿山开采、煤碳筛分等大块状物料为主，在数十种行业中得到了广泛应用。
